雷達液位計可**應用于冶金、建材、能源、石化、水利、糧食等行業的液位與物位生產的容器現場測量要求。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它在測量生產過程中具有揮發性氣體、高溫(350℃)、高壓、蒸汽、真空及高粉塵等惡劣環境時有很強的優勢，是一種性價比很高的液位儀表。在日常檢修、維護當中，好多雷達液們計的故障是可以避免的，為了在生產運營中減少故障率，瑞凌儀表為你羅例雷達液位計常見故障與解決方案。
一、常見問題
雷達液位計出現故障現象的原因，大體可以歸為以下幾點：
一、被測液體與雷達天線之間的凈空中有較大面積的反射物，致使電磁波在到達液面之前被反射。造成這種現象的原因主要為：
1、被測容器內部有攪拌器、加熱盤管、管線等金屬物體，如果這些金屬體裸露在被測液體的外部，而且正處于電磁波垂直傳播的方向，如攪拌機旋轉中的漿液轉動，就會造成電磁波被提前反射回來，而造成被測液位偏高。
2、雷達液位計安裝地點距離容器壁太近或不垂直與被測液面，使電磁波在傳播中照射到容器內壁而提前反射回來；電磁波在被測液面反射過程中沒有原路返回（斜射時），致使雷達液位計檢測不到反射電磁波；液面反射的電磁波經多重反射能量損失過多，而沒有被選頻電路選中，以上多種情況造成雷達液位計測量失真。
二、波導體（繩纜、桿）上有掛料，電磁波沿著波導體傳播中，在沒有到達液面前遇到波導體上面的掛料而反射回來，產生虛假液位。安裝的波導管不垂直與雷達液位計，造成電磁波斜射到波導管的內壁，而產生如同容器內壁一樣的反射或多重反射而使測量失真。
三、被測液體與雷達天線之間的凈空中，氣相介質蒸汽濃度太大，致使電磁波在空間傳播中，能量損失太大，甚至反射波根本到達不了雷達液位計的接收器。被測液體有加熱要求，上部安裝攪拌機的情況下尤其嚴重，由于被測液體在加熱攪拌中不斷有蒸汽揮發，會造成液面以上的空間中充滿了高濃度的介質蒸汽，其微小的液體顆粒不僅對電磁波產生漫反射而且會吸收大量的電磁波能量，使電磁波出現很大衰減，造成雷達天線無法接受回波信號。被測液體中含有水份時，揮發的水蒸氣對于電磁波的吸能更加嚴重。由于水汽具有易冷凝的特性，氣相空間含有的水汽在罐頂罐壁附近會逐漸冷凝，積聚在一起形成較大的水汽滴，充斥在液位上方的空間里，對于電磁波具有強烈的吸能作用，致使電磁波的能量衰減過大無法到達雷達接收器，造成雷達液位計徹底失去工作能力。
四、雷達液位計天線附著贓物，致使電磁波剛剛發射出就被反射回來，甚至根本發射不出去。這樣的狀況即使使用防凝結的水滴形天線，也無法避免雷達液位計的突然失靈。雷達液位計天線附著贓物是被測介質揮發的升級加重，被測液體凈空中大量充斥著氣相蒸汽，其會附著在雷達液位計的天線上，特別是易冷凝的高粘介質，雷達液位計安裝在儲罐頂部溫度較低，揮發的介質蒸汽極易在雷達天線上凝析附著，造成電磁波發射困難，情況嚴重時介質甚至在天線上結焦，損壞天線。
二、解決方案
故障液點找出是關鍵，重要的方案解決、論證也很關鍵，下面羅例比較常見的7種液位計故障的解決方案。
1、導波雷達物位計探頭結疤和頻繁故障處理方法
將探頭安裝位置適當提高。但是如果因?yàn)榘惭b條件限制，提高不了的狀況下，應采用將料位測量值與該槽的泵聯鎖的辦法來解決這一難題：可以將*高料位設定值減小大約0.5m，當料位達到該*高值的時候，就可以停止進料泵和開啟出料泵圖1所示。

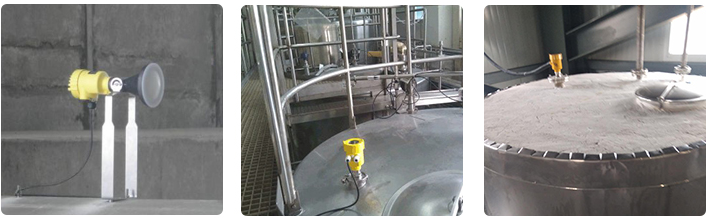

圖1
2、導波雷達物位計被淹相關處理方式
將雷達料位計改為導波管式測量。仍然在原開孔處安裝導波管式雷達料位計，導波管高于排汽管的0.2m左右圖2所示，這樣即使出現料漿從排汽管溢出的惡劣工況條件，也不會使料位計天線被料漿所淹沒，而且我們避免了攪拌器渦流的干擾及大量蒸汽從探頭處冒出，減少了對探頭的損害，同時因?yàn)閷?dǎo)波管聚焦效果好，接收的雷達波信號更強，取得了很好的測量效果。使用導波管測量方式，也可改善表計測量條件，提高儀表測量性能,具有很高的推廣應用價值。

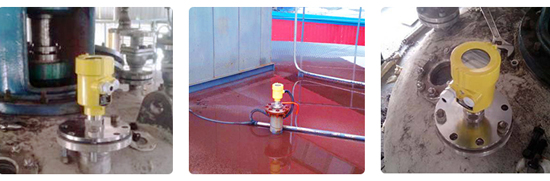

圖2
3、導波雷達物位計測量時產生泡沫對測量的影響
干泡沫以及濕泡沫能將雷達波反射回來，對測量沒有影響。中性泡沫則會吸收和擴散雷達波，從而嚴重影響回波的反射甚至沒有回波。當介質表面為稠而厚的泡沫時，測量誤差較大或無法測量，在這種工況下，雷達料位計不具有優勢，這是其應用的局限性。
