孔板流量計工作原理（附視頻）
孔板流量計它是由一次檢測件(節流件)和二次裝置(差壓變送器和流量積算儀)組成**應用于氣體及蒸汽測量。孔板流量計內部結構組成 部分管道內部安裝孔板由于節流件的孔徑小于管道內徑，當流體流經節流件時，流速截面突然收縮，流速放慢。 節流件后端流體的靜壓力降低， 于是在節流件前后發生靜壓力差，


孔板流量計工作原理視頻

一、工作原理

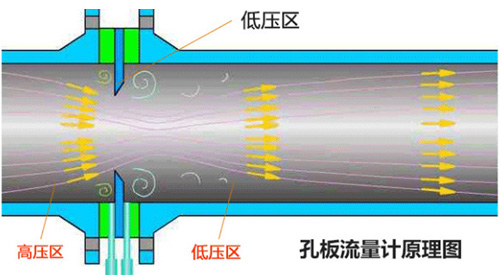

節流裝置測量流量的原理是依據**的伯努力流體力學原理。如圖（1）所示在管道中安放一只節流件，有流體流過節流件時，會在節流件兩側產生一個壓力差（差壓P），這時的流量與差壓的平方根成正比，即：
體積流量：
式中：A：常數
            C：流出系數
           β：直徑比（= d / D）
            d：節流件孔徑
            ε：可膨脹性系數
            △P：節流件前后的差壓（Pa）
            ρ：工況下流體密度（kg/m3

圖1


二、原理結構
1、分類
①按法蘭夾裝方式分類
（1）焊接式　　   （2）法蘭夾裝式
②按取壓方式分類
（1）角接鉆孔取壓； （2）角接環室取壓   （3）法蘭取壓； （4）徑距取壓；
2、結構及簡圖

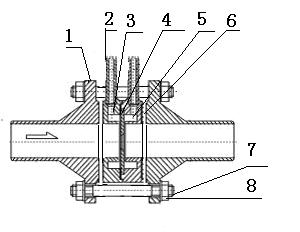

① 圖 2標準環室孔板節流裝置結構圖
1、法蘭     2、導壓管 3、前環室 4、節流件 5、后環室 6、密封墊片 7、螺栓     8、螺母

圖2原理結構圖
